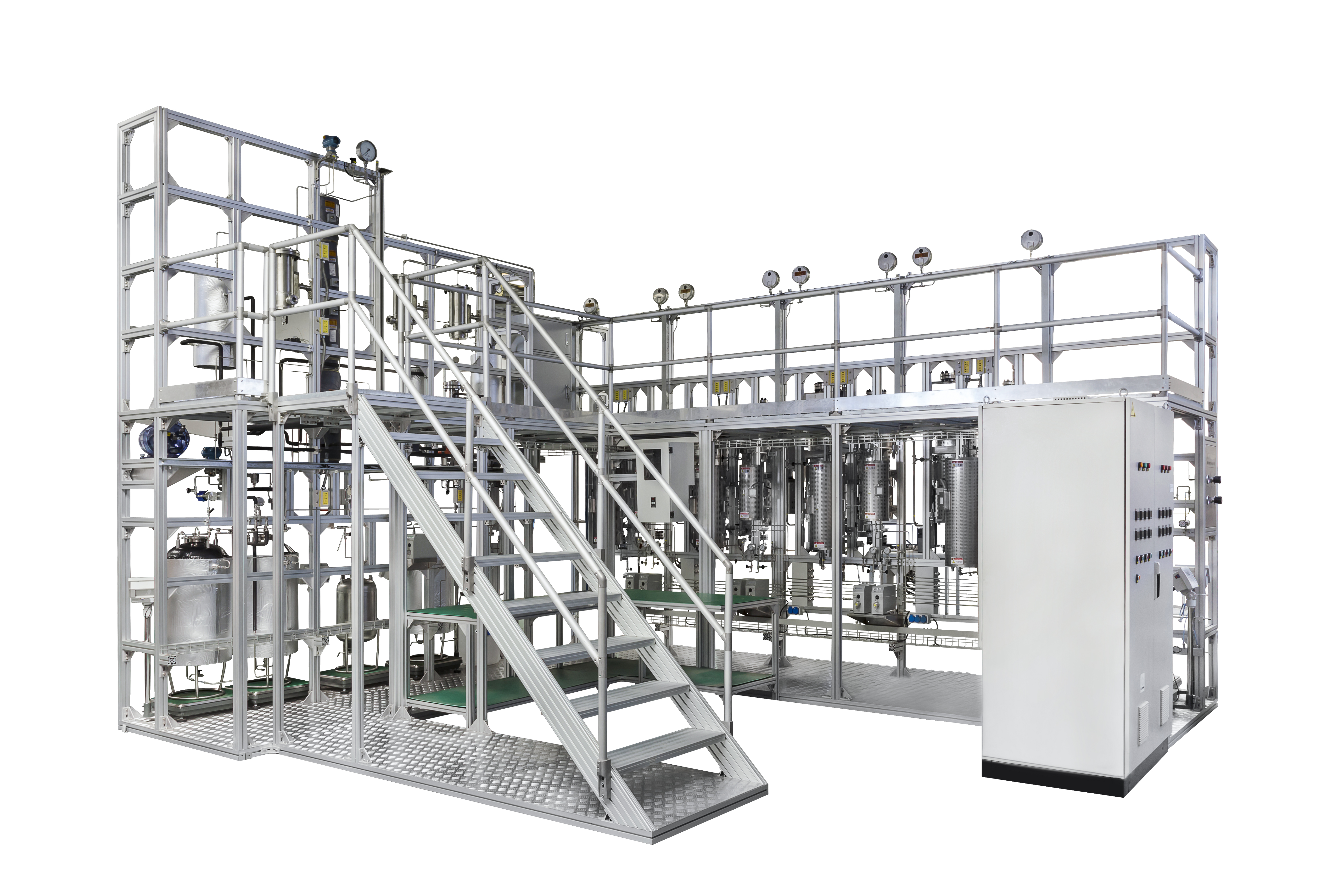

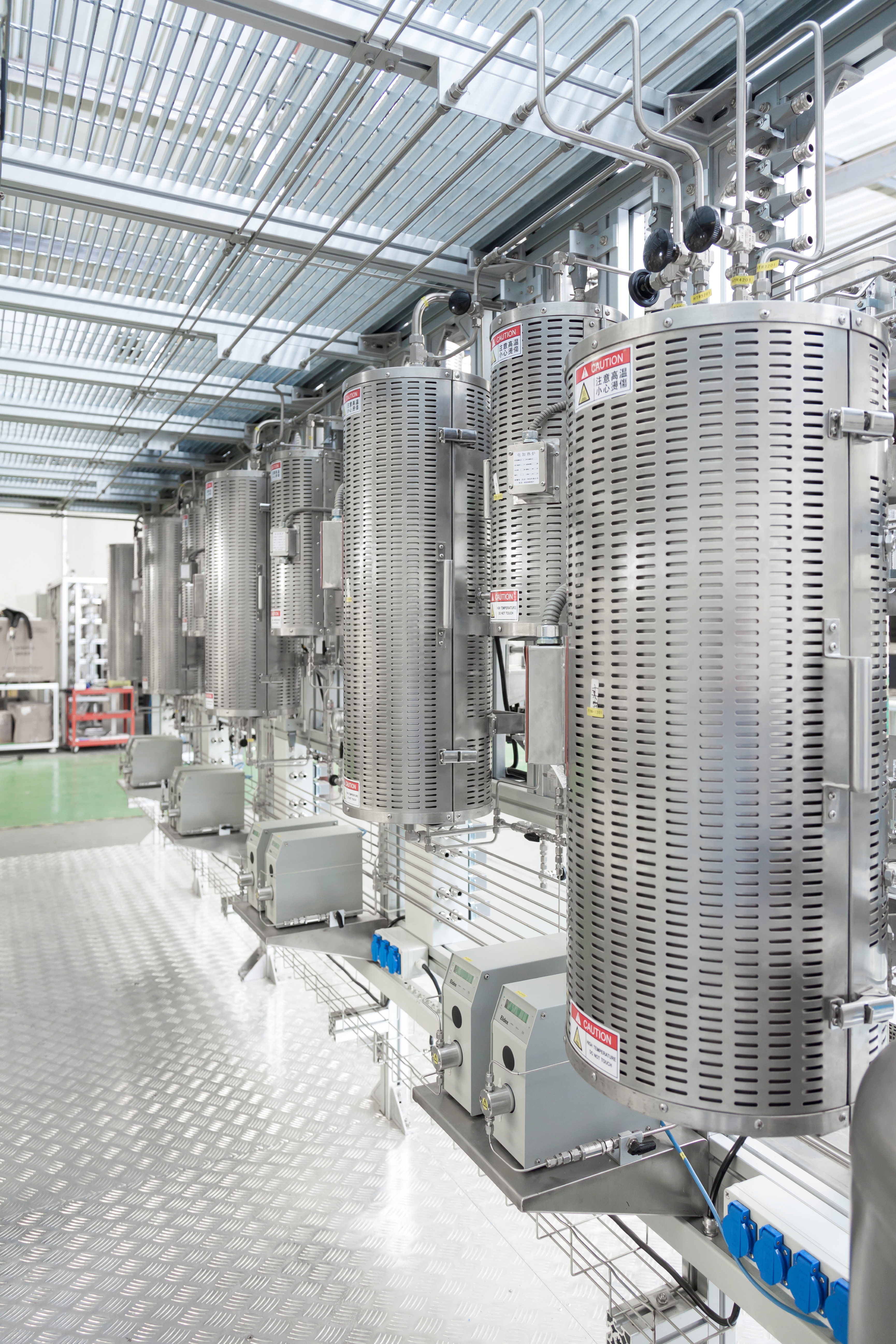

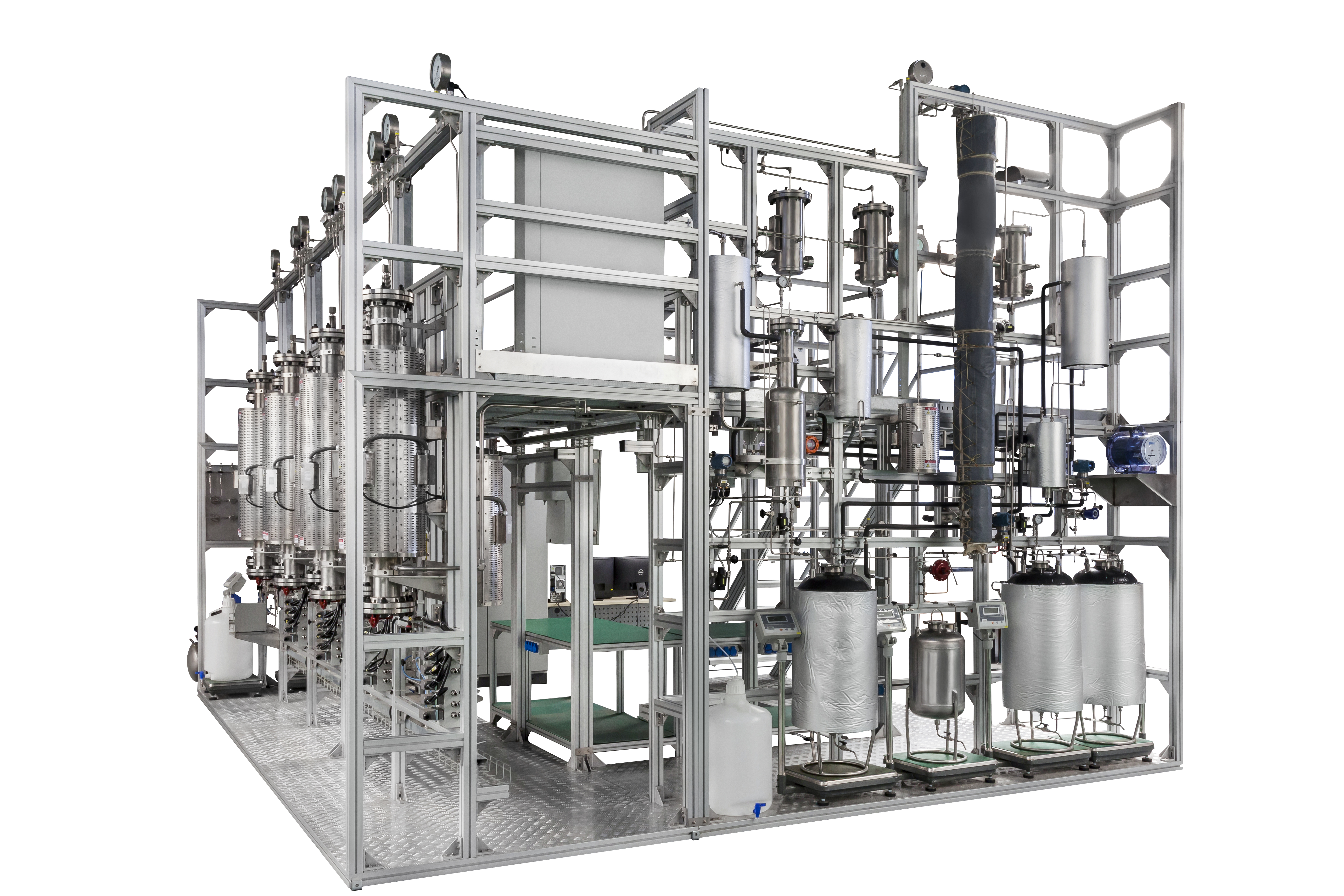

催化剂模试评价装置主要由进料单元、反应单元、气液分离及精馏单元、在线分析检测单元和控制系统及公用工程等六部分组成，两个反应器催化剂装填量均为公斤级，一段和二段反应器均有4个反应器，一个一段反应器对应于一个二段反应器，每组一段反应器与二段反应器之间设置一个物料混合罐。 其中一段和二段反应器均为四段的加热设计，甲醇预热后进入一段反应器1进行反应，一段反应器1出口物料(甲醇、二甲醚和水)与C4、C5/C6烃和水在混合罐1混合，然后进入二段反应器1进行反应，一段反应器2出口物料与C4、C5/C6循环烃在混合罐2
